氮气是否替代绝缘油？
本产品仍为油浸式结构。器身与主要带电连接按设计浸没在绝缘油中，氮气位于油面以上。
结构有依据，保护有配合。
密封、缓冲与故障保护，构成完整的设计逻辑。
- 01
氮气空间
油面上方保留可压缩的氮气层，隔离外界空气，并为油体积变化与内部压力冲击提供缓冲。
- 02
加强油箱
壁板、加强筋与密封连接共同设计；结合压力冲击研究，评估箱体的受力与结构响应。
- 03
快速压力保护
压力速动继电器监测压强变化速率，与压力释放装置及故障切除系统配合。
油箱、气室与套管如何配合

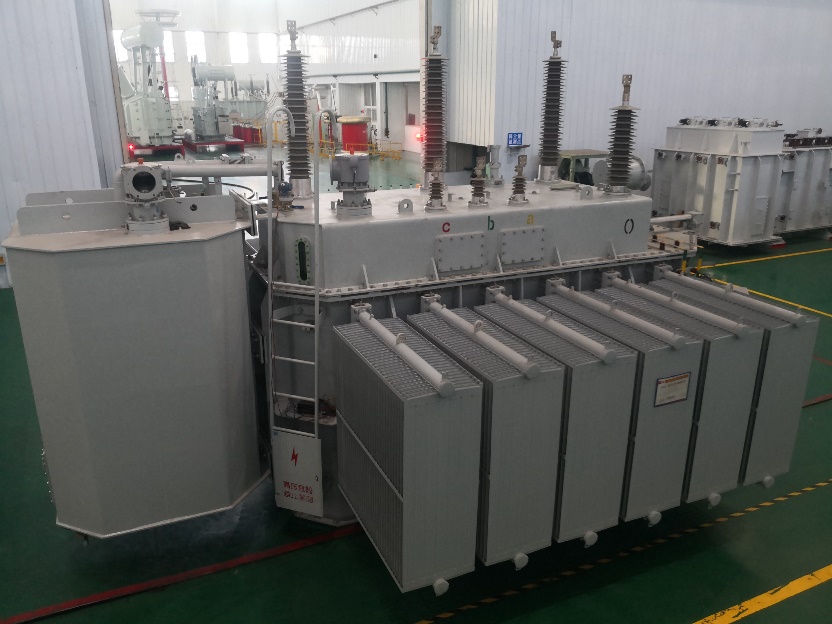

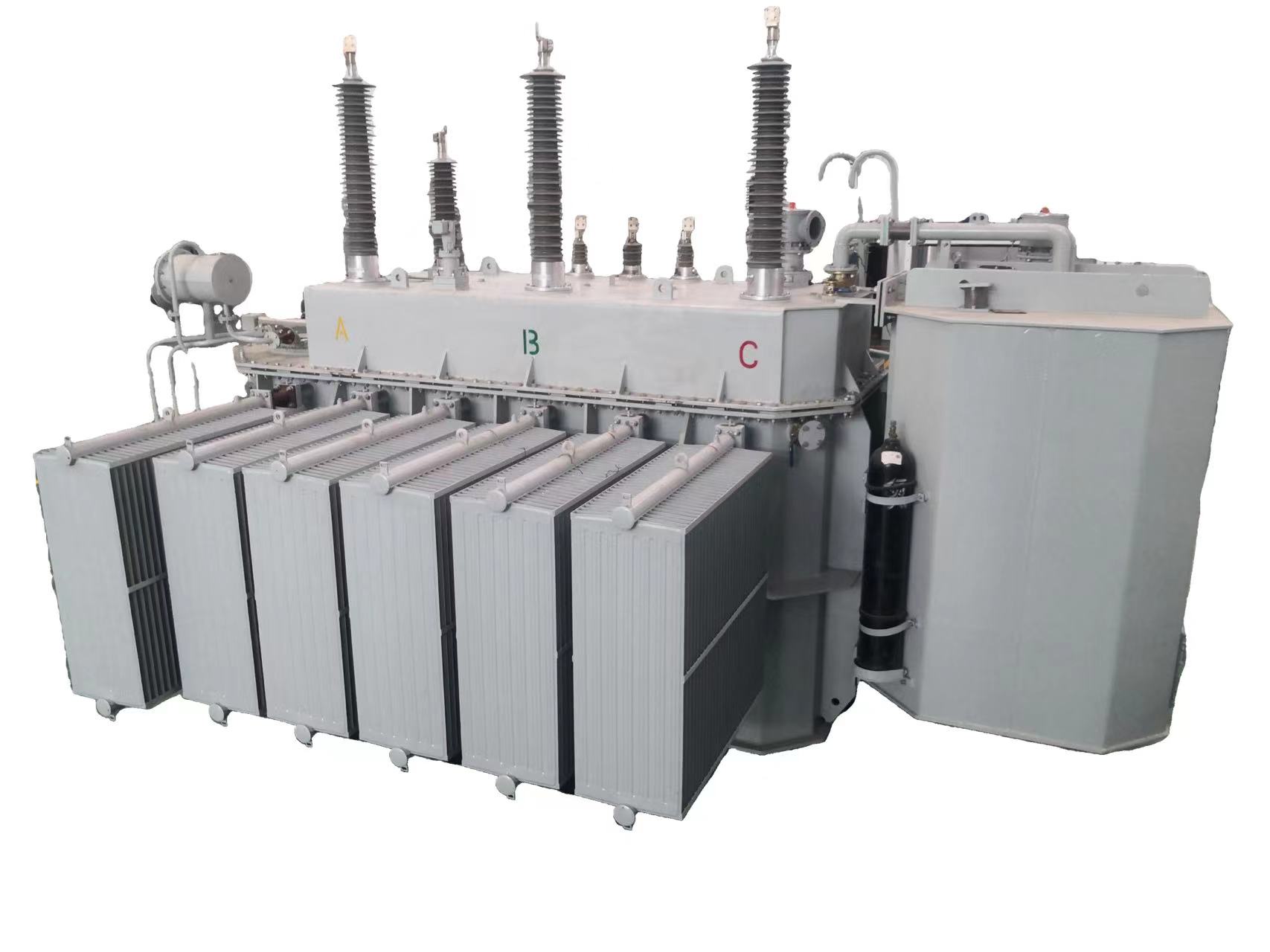

参考方案采用桶式油箱，本体取消储油柜。箱盖上除分接开关区域外焊接方盒，下部容纳部分绝缘油，上部保留氮气空间。
长尾干式套管将高压连接引至规定油面以下，兼顾油气界面附近的绝缘配合；参考方案配置油浸式有载分接开关。
内部故障产生的压力波通过绝缘油传递至上部氮气层。较大的油气接触面积与可压缩气室，是本方案压力缓冲设计的组成部分。
资料依据：产品技术介绍第12–14页。气室容积、初始压力、油位和绝缘距离按具体型号校核。
六类非电量监测，协同响应。
压力保护
压力释放阀
内部压力达到装置设定条件时释放压力，用于限制压力积聚。
气体型压力速动继电器
安装于气盒上盖，监测气体压强变化速率，并根据响应特性触发保护信号。参考方案以此承担快速内部故障压力监测。
具体品牌、型号及报警/跳闸整定按技术协议确定。原资料中的单台继电器校验证书不等同于整机防爆认证。
温度监测
油面温度计
监测上层油温，按项目配置报警及跳闸接口。
绕组温度计
提供绕组温度监测或指示；具体测量方式、温度限值及接口按配置确认。
油位与压力指示
油位表
显示绝缘油液位，用于运行检查及项目要求的报警。
真空压力表
指示气室压力或真空状态，结合环境温度与油温变化评估运行状态。
让技术判断，有据可循。
从箱体强度、油液绝缘到密封状态，逐项说明设计依据。
含氮绝缘油耐压研究
| 氮气溶解度 | 工频击穿电压平均值 |
|---|---|
| 0% | 66 kV |
| 5.24% | 65.6 kV |
| 10.87% | 65 kV |
| 15.92% | 64.7 kV |
油样数据不代表整机绝缘等级或运行极限。
四组油样的平均击穿电压
64.7–66 kV
在所列试验条件下，溶解氮气对油样耐压强度影响较小。
研究上限：165 kPa · 105℃
查看试验条件与原始资料
原资料以氮气压强165 kPa、油面温度105℃作为研究上限，考核约0–16%氮气溶解度下的油样工频击穿电压。溶解度与电压数值按原资料保留。
这些条件用于描述该项研究，不构成全系列允许运行温度或压力。资料未完整列出电极间隙、样本数量、溶解度定义与试验方法；工程判定需结合完整试验记录。
来源：产品技术介绍第16页。
壁板与加强筋协同设计
参考方案采用一体成型壁板，减少焊接面积；优化加强筋分布，并加密长边上部压力冲击较强区域的加强筋。
参考方案相对壁厚
1.2 倍
相对于资料中的常规对比方案，增加壁板厚度，并配合局部加强。
该比例属于参考设计，不作为全系列统一指标。
查看压力冲击研究与仿真原图
原资料展示了壳体压力冲击仿真，并说明对油箱强度进行了验证。由于资料未完整列出载荷、材料、边界条件及验收限值，不能据此给出通用抗爆压力保证值。
仿真图用于解释设计研究，不作为整机认证或任意故障工况下的性能证明。
气垫温度分布与密封环境
气垫靠近油面的一侧温度较高，靠近顶盖的一侧温度较低。温度分层为顶盖套管、阀门及仪表法兰密封件的工作环境评估提供依据。
参考方案还增加密封件紧固螺栓数量，将温度环境、法兰结构、密封材料与紧固工艺共同考虑。
所述额定负载试验下，气垫顶层较油面
低约 15 ℃
顶盖附近较低的温度，有助于评估密封件的热老化条件。
该值是试验观察，不是固定温差或寿命保证。
查看温度试验装置与分布原图
来源：产品技术介绍第17页。不同容量、损耗、环境和冷却条件下，应重新评估温度分布。
为项目条件，
确定具体配置。
从电气参数到监测接口，
按技术协议确定交付范围。
| 配置项目 | 选型依据 |
|---|---|
| 应用电压 | 35–110 kV；具体电压组合按技术协议 |
| 额定容量 | 按负载需求选型 |
| 频率、相数与联结组别 | 按电网及负载要求 |
| 绝缘与冷却 | 按损耗、温升、海拔与环境条件 |
| 调压方式 | 有载或无励磁方案，按项目确认 |
| 监测接口 | 温度、压力、油位及报警/跳闸接口 |
| 试验与交付 | 标准、试验清单、外形与总重按技术协议 |
注油与充氮工艺
真空注油、充氮与密封观察相互衔接。以下为原方案的工艺研究参数，供技术交流；现场执行以对应型号批准的安装文件为准。
| 阶段 | 原方案参数 | 控制要点 |
|---|---|---|
| 真空处理与注油 | 133 Pa · 12 h | 按原方案注油覆盖器身并超过主箱顶；油位与承受真空能力须按型号确认 |
| 充氮与封闭 | 纯度 ≥99.99% 0.02–0.03 MPa | 结合环境温度—本体压力曲线调整气压，再封闭充气接口 |
| 静置与密封观察 | 8 h | 结合环境温度记录气层压力，偏离正常区间时检查密封 |
将压力与温度一起判断
气层压力随温度变化。原方案采用温度—压力区间辅助充氮调整和静置观察，单次压力读数不足以判断是否漏气。
来源：第20页。原资料未完整明确表压/绝压基准与适用温度；图中区间不能直接作为其他型号的设定值。
技术路线比较
技术资料第6–9页并列介绍四类方案。下表保留原资料中的配置示例，用于理解氮气密封油浸结构的定位。
| 技术路线 | 主绝缘 | 原资料的附件示例 |
|---|---|---|
| SF₆气体绝缘 | SF₆气体 | 干式套管、气体式分接开关 |
| 干式 | 干式绝缘 | 无套管参考结构、干式空气有载分接开关 |
| 高燃点油 | 天然酯参考方案 | 油纸套管、油浸式有载分接开关 |
| 氮气密封油浸 | 常规绝缘油 + 上部氮气空间 | 干式套管、油浸式有载分接开关 |
附件组合并非每类产品的唯一配置。绝缘液选择、环境适用性与试验要求需逐项评估，不能仅凭路线名称判定产品性能。
适用范围与常见问题
“防爆”具体指什么？
这里指内部故障压力缓冲、箱体强度与保护配合。氮气密封本身不等于外部爆炸性气体或粉尘环境的防爆认证。
可以使用更高运行温度吗？
允许温度由绝缘系统、散热及寿命要求决定。油液燃点、绝缘耐热等级与运行温升应分别确认；酯类绝缘液替代方案需另行校核。
如何确定防护能力？
根据具体型号、故障条件及设计验证界定。不作所有工况下无火灾或无破裂的绝对承诺，项目可约定所需的验证与试验范围。
本技术方案面向35–110 kV电力及工业供配电项目。安装环境、通风散热、消防布置与保护配合按项目条件确认。
